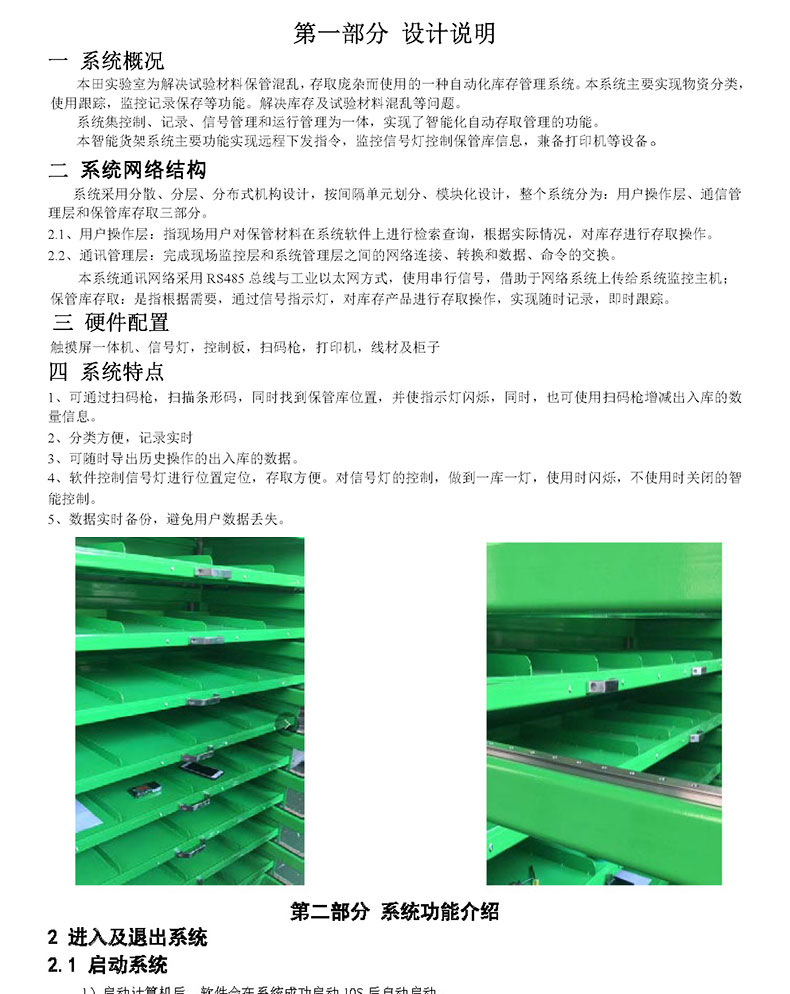

第一部分 設計說明

一 系統概況

本田實驗室為解決試驗材料保管混亂，存取龐雜而使用的一種自動化庫存管理系統。本系統主要實現物資分類，使用跟蹤，監控記錄保存等功能。解決庫存及試驗材料混亂等問題。

系統集控制、記錄、信號管理和運行管理為一體，實現了智能化自動存取管理的功能。

本智能貨架系統主要功能實現遠程下發指令，監控信號燈控制保管庫信息，兼?zhèn)浯蛴C(jī)等設備。

二 系統網絡結構

系統采用分散、分層、分布式機構設計，按間隔單元劃分、模塊化設計，整個系統分為：用戶操作層、通信管理層和保管庫存取三部分。

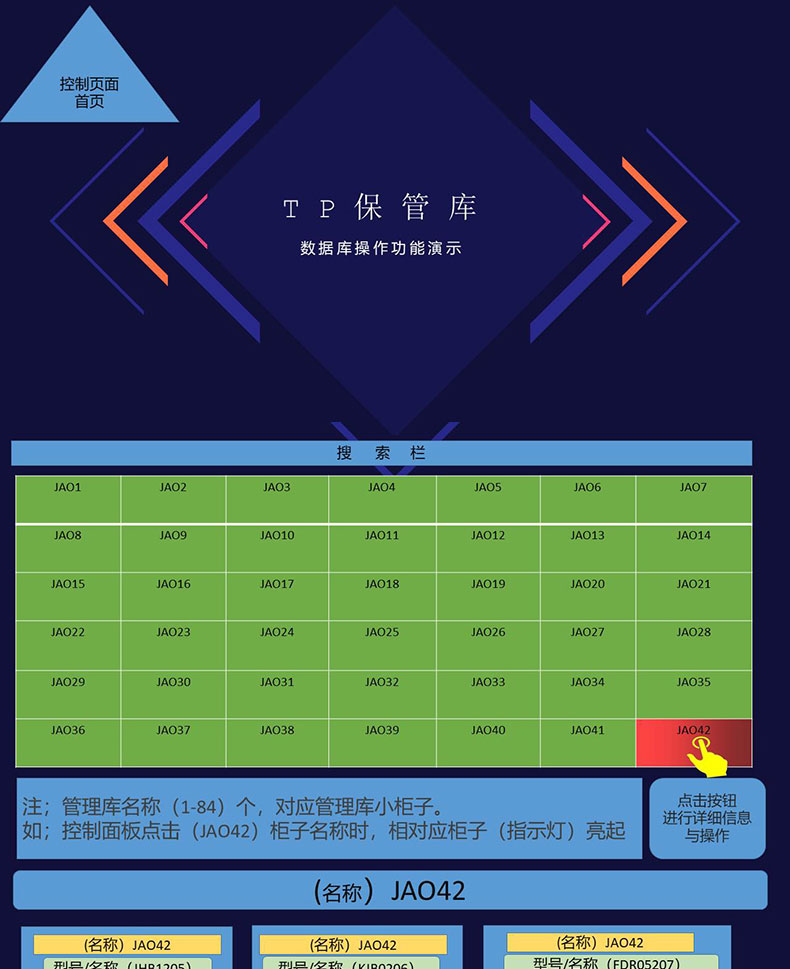

2.1、用戶操作層：指現場用戶對保管材料在系統軟件上進行檢索查詢，根據實際情況，對庫存進行存取操作。

2.2、通訊管理層：完成現場監控層和系統管理層之間的網絡連

接、轉換和數據、命令的交換。

本系統通訊網絡采用RS485總線與工業以太網方式，使用串行信號，借助于網絡系統上傳給系統監控主機；

保管庫存?。菏侵父鶕?jù)需要，通過信號指示燈，對庫存產品進行存取操作，實現隨時記錄，即時跟蹤。

三 硬件配置

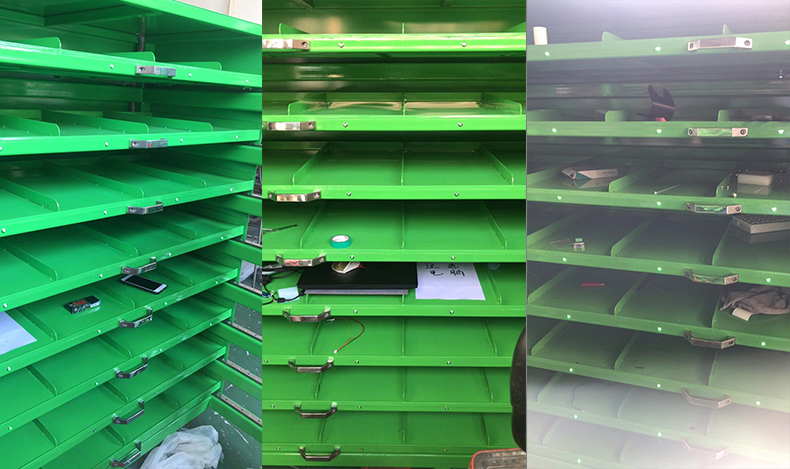

觸摸屏一體機、信號燈，控制板，掃碼槍，打印機，線材及柜子

四 系統特點

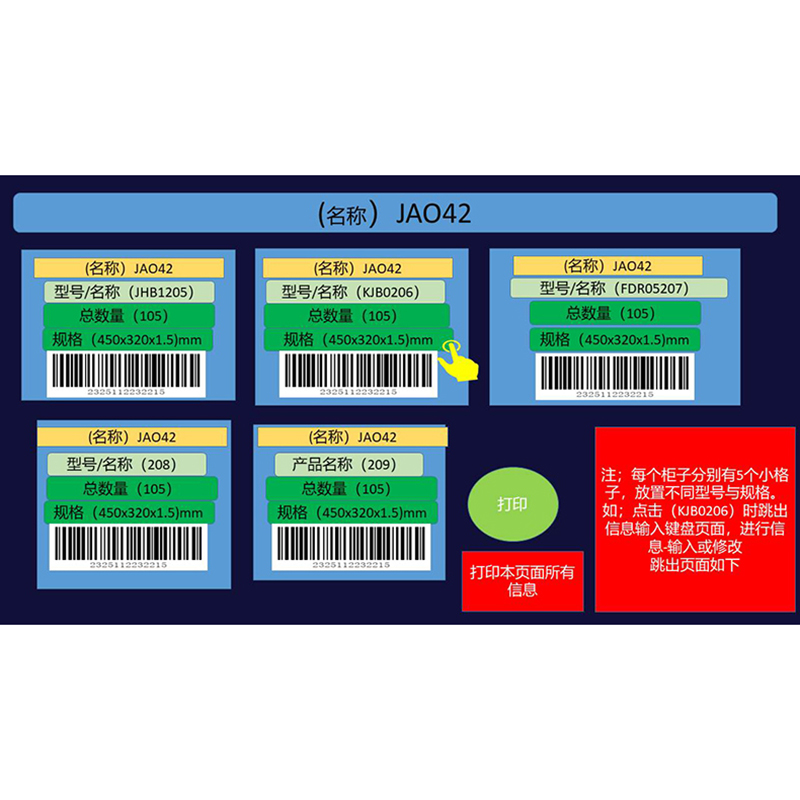

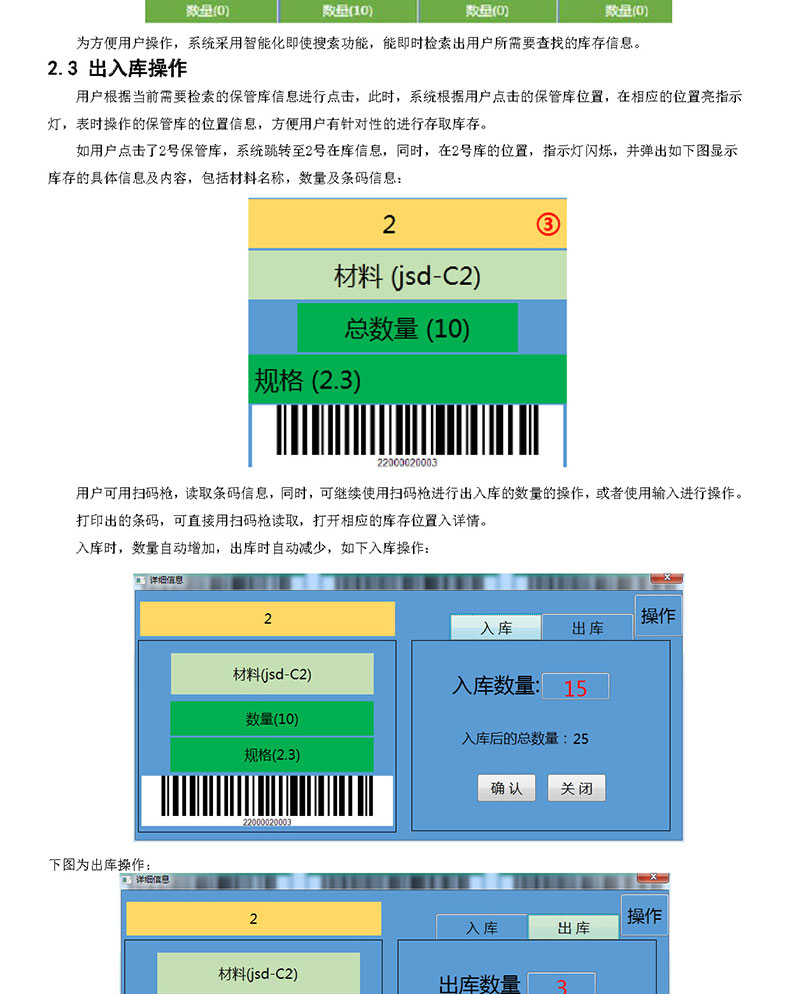

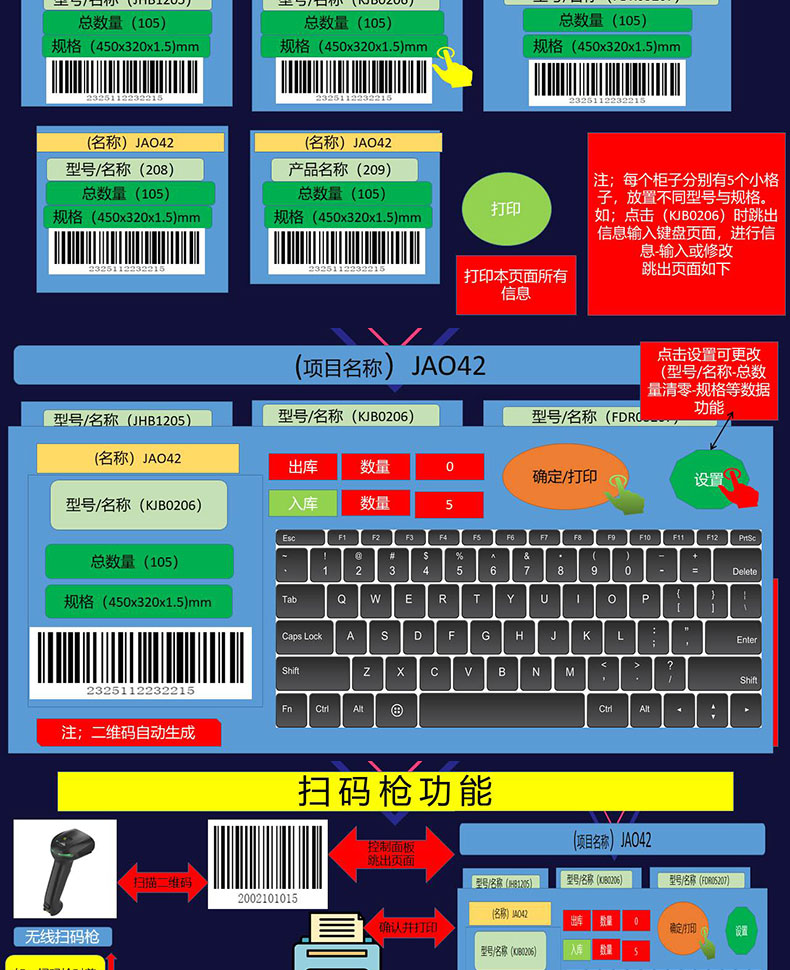

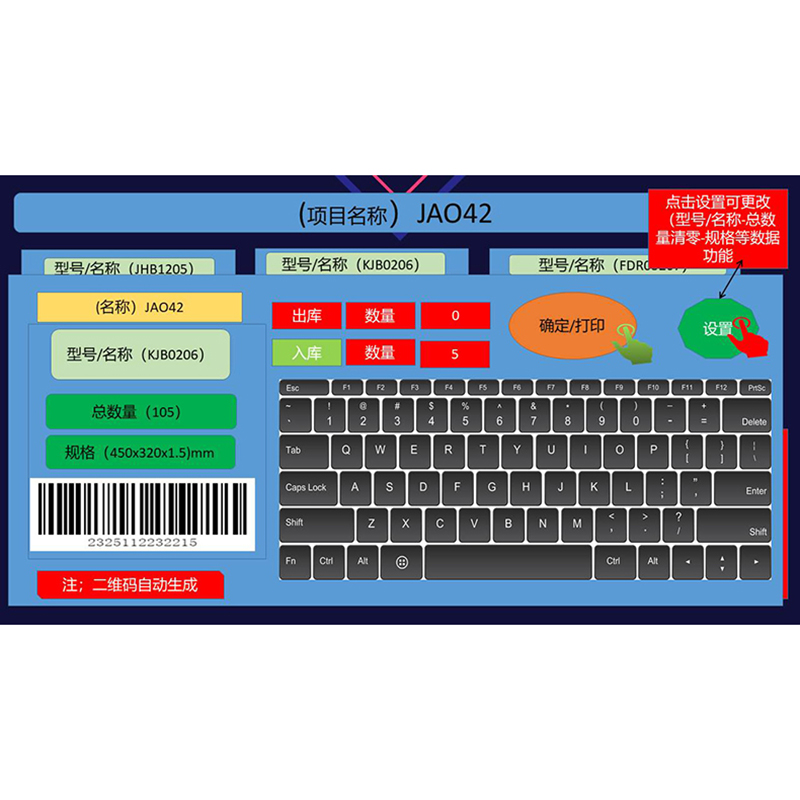

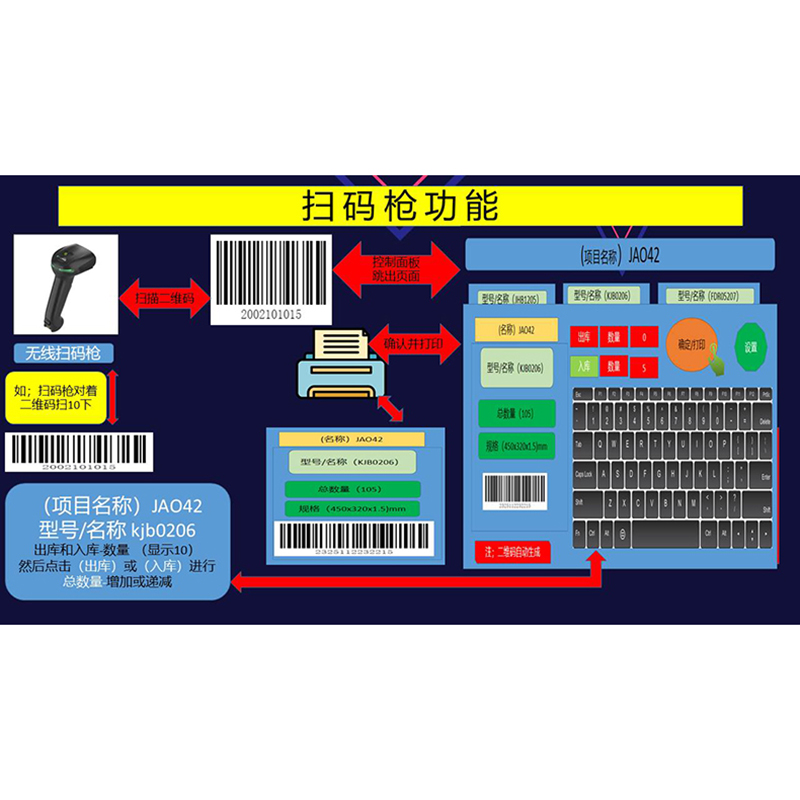

1、可通過掃碼槍，掃描條形碼，同時找到保管庫位置，并使指示燈閃爍，同時，也可使用掃碼槍增減出入庫的數量信息。

2、分類方便，記錄實時

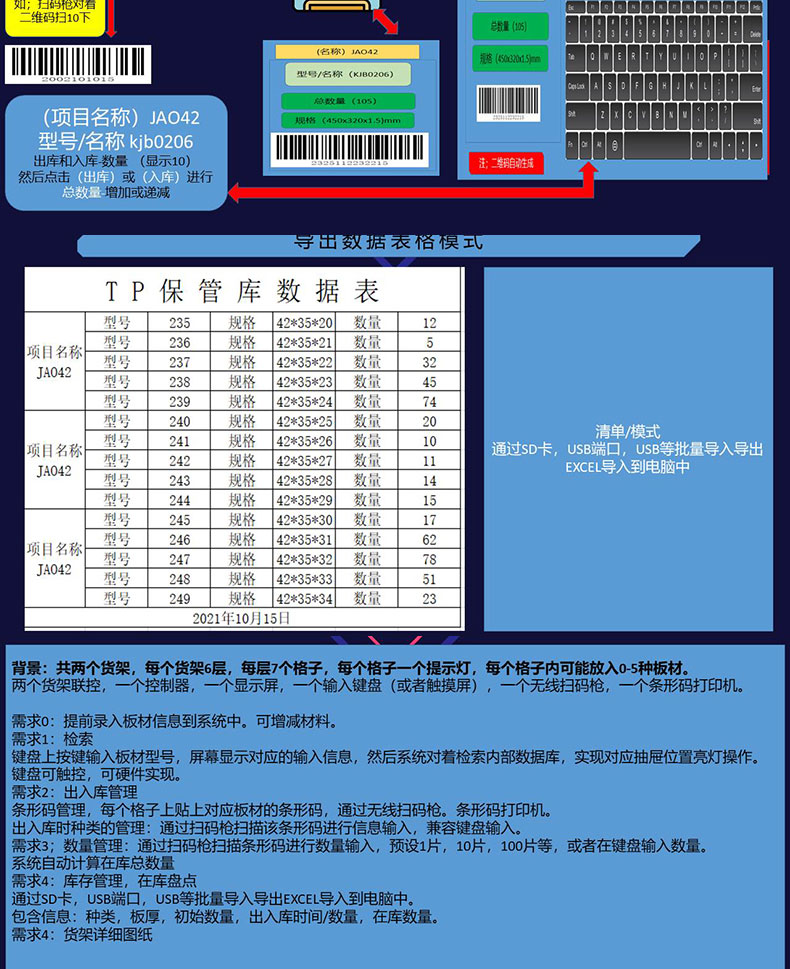

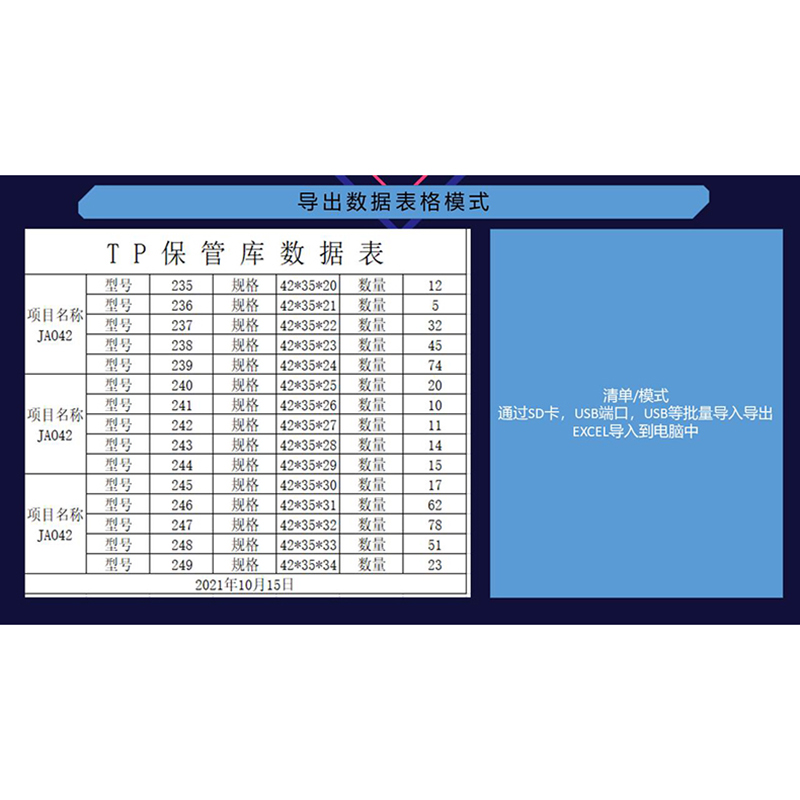

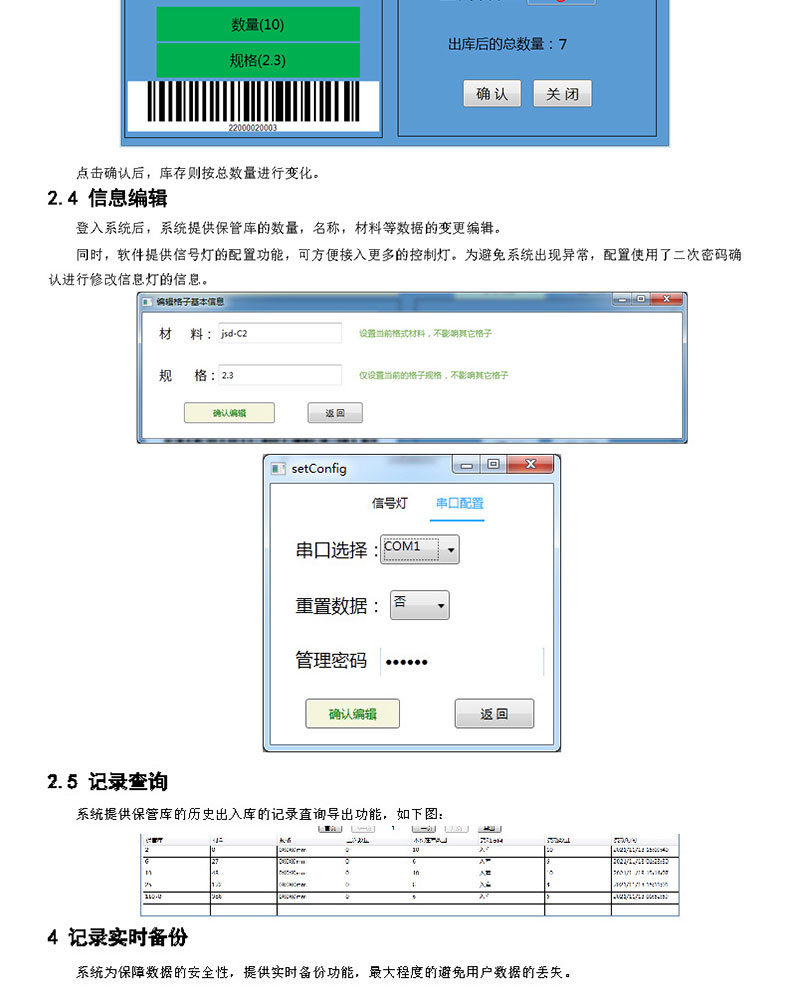

3、可隨時導出歷史操作的出入庫的數據。

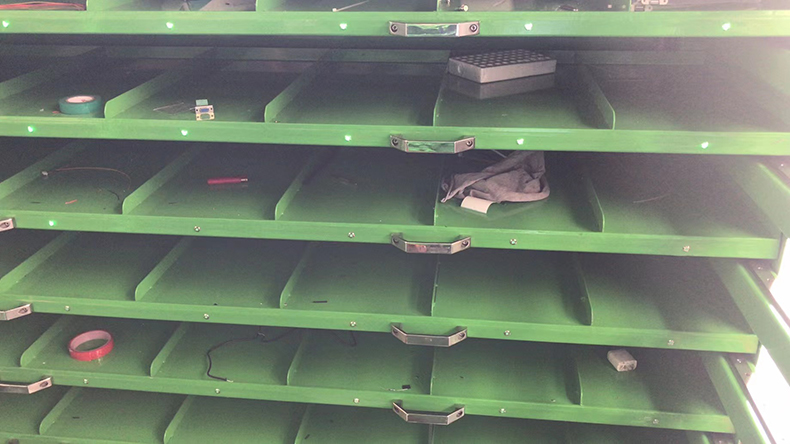

4、軟件控制信號燈進行位置定位，存取方便。對信號燈的控制，做到一庫一燈，使用時閃爍，不使用時關閉的智能控制。

5、數據實時備份，避免用戶數據丟失。
