- 產品介紹(也可以用身份證號碼授權)

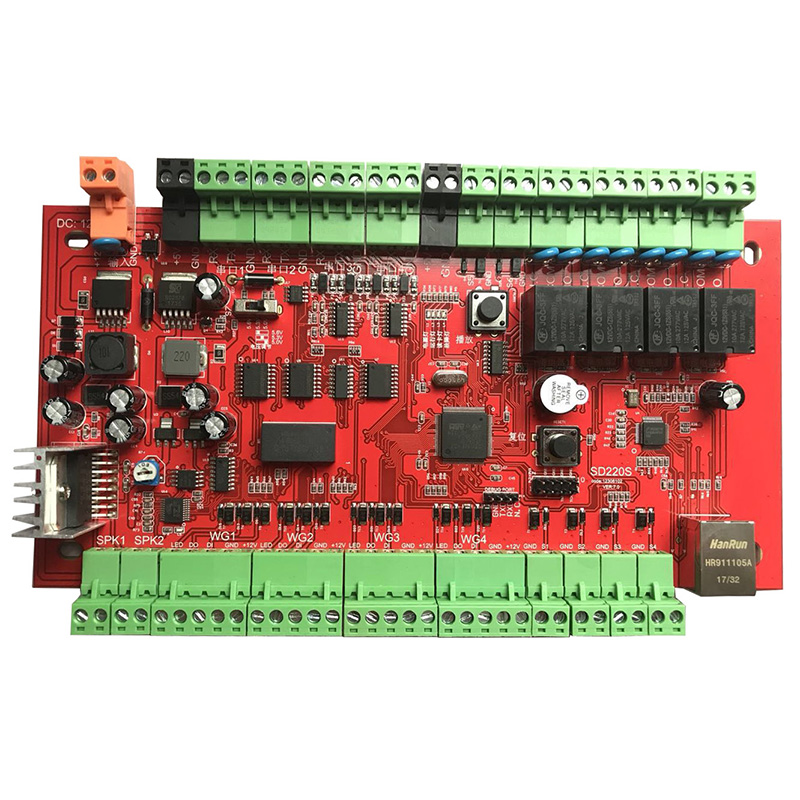

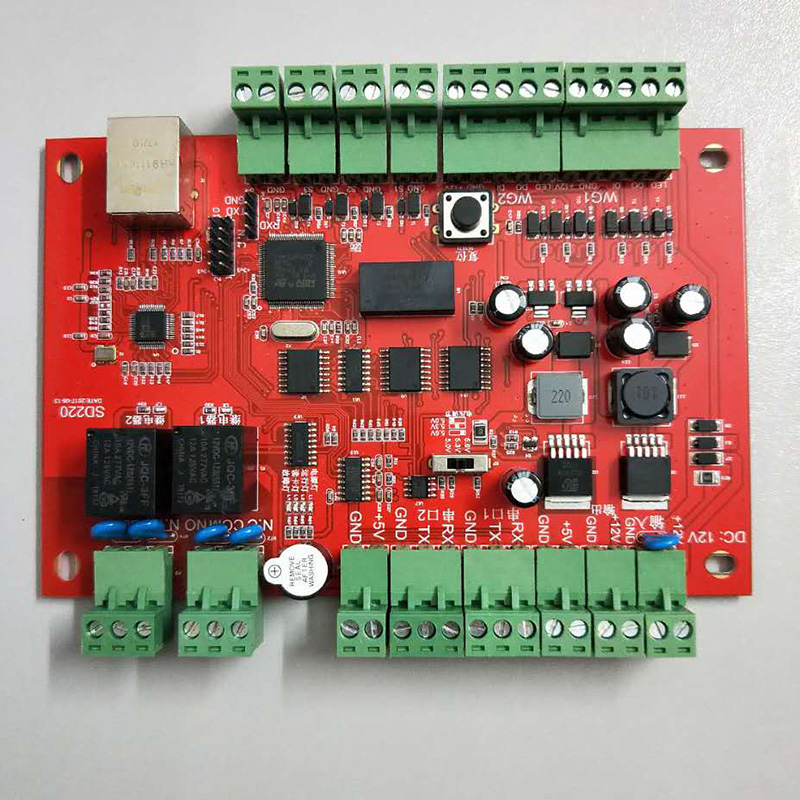

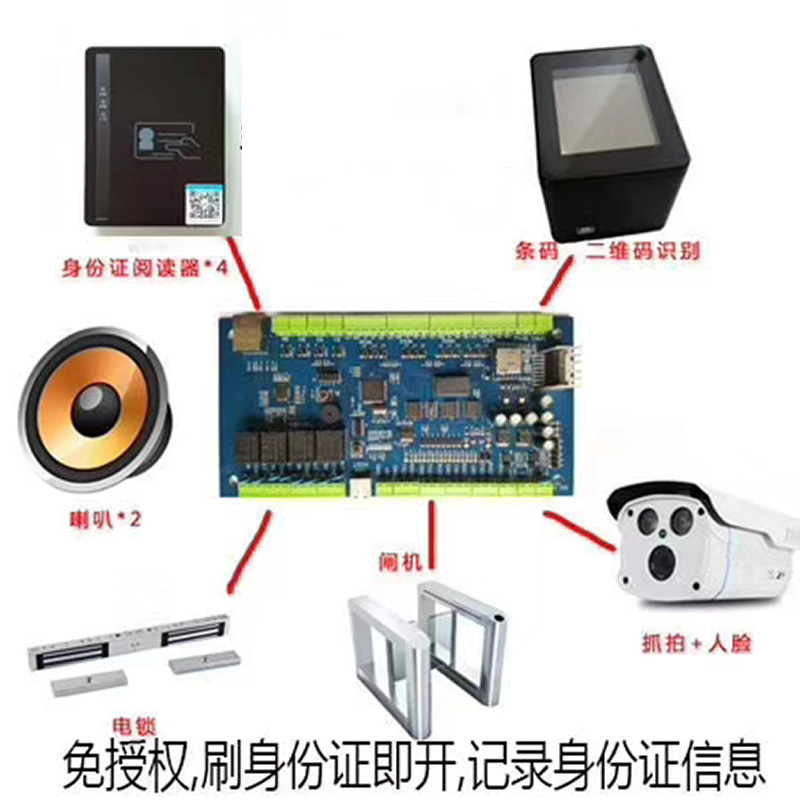

? ? ? ? ??我司自主研發的BD220是一款多功能的門禁控制器,支持身份證閱讀器、韋根讀頭26-34、指紋讀頭、二維碼讀頭、作為門禁讀頭使用,可連接專用觸摸顯示屏,應用于各種門禁、閘機、自動門、停車場系統,支持限次,限時間,限人數,限性別,限年齡,支持刷身份證即開,自主鑒權,電腦鑒權。
產品參數
參數名稱 |
值 |
說明 |
型號 |
BD220 |
? |
主處理器 |
STM32F407(M4) |
? |
權限容量 |
50萬條 |
可按要求加大 |
身份證信息容量 |
32000張身份證 |
可按要求加大 |
記錄存儲容量 |
50萬卡記錄 |
可按要求加大 |
識別模式 |
ID/IC/指紋/二維碼/身份證 |
串口及韋根接口 |
鑒權模式 |
控制板鑒權或者電腦控制 |
可按需定制 |
工作模式切換 |
可配置時段切換 |
? |
刷卡上報電腦 |
支持 |
可上報身份證信息 |
主動拉取權限 |
支持 |
從互聯網服務器拉取 |
多門互鎖 |
支持 |
? |
反潛回 |
支持 |
特定場景全網反潛回 |
蜂鳴器 |
支持 |
? |
DHCP分配IP |
支持 |
? |
ADSL撥號 |
支持 |
? |
語音提示 |
支持 |
? |
自定義提示音 |
支持 |
? |
組網方式 |
TCP/IP網絡 |
? |
繼電器 |
2組 |
最大支持2門 |
韋根接口 |
2組 |
最大支持2韋根讀頭(支持韋根OUT指紋讀頭) |
串口 |
2組 |
各種串口設備及屏幕 |
輸入信號 |
2組 |
開門按鈕及門磁 |
電源 |
12V DC |
? |
功耗 |
<9W |
? |
工作環境溫度 |
-50°C-75°C |
工業 |
工作環境濕度 |
20%—60% |
? |
存儲環境溫度 |
-10°C—65°C |
? |
存儲環境濕度 |
20%—80% |
? |
系統支持
??? 設備白名單驗證。通過電腦下發白名單到設備,設備獨立工作,自動讀取身份證并核對白名單,在白名單中的身份證方可開門。
??? 電腦白名單驗證。設備讀取到身份證信息后,發送給電腦,則電腦軟件負責檢查身份證是否有開門權限。這種方式可以通過電腦軟件實現大數據量的白名單驗證,以及其它時段權限控制。
??? 刷身份證自動開門。設備讀取到身份證信息后即開門,即所有身份證都自動開門。同時可以配置將采集到的身份證信息上報到電腦存檔備查。

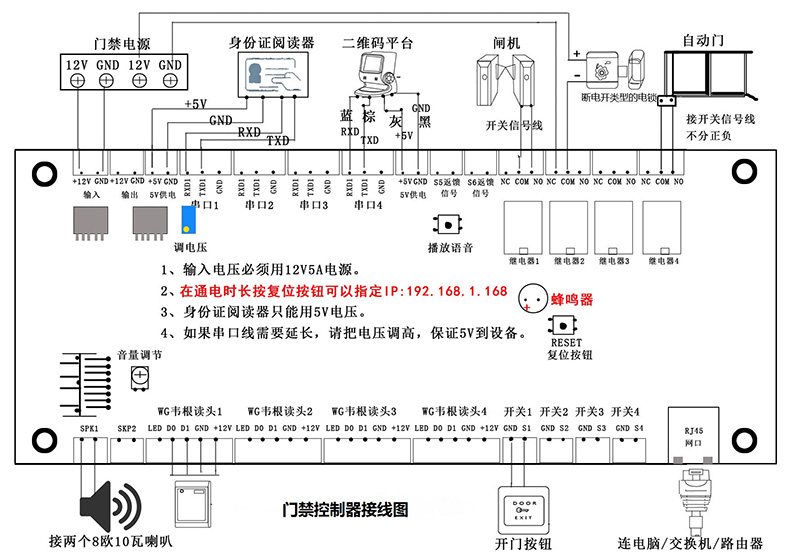

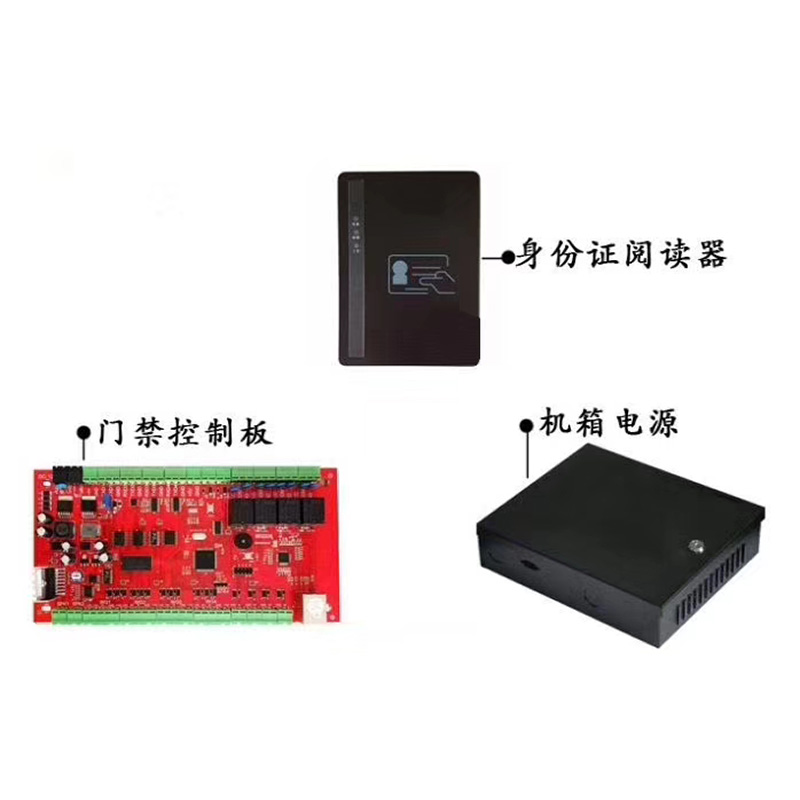

機箱電源
控制器要求輸入電壓為12V,建議安裝在專用機箱中,配套專用電源適配器供電,可選備用電池。
網絡
設備通過以太網接口與電腦連接,實現設備配置,權限配置,實時上報監控,遠程開門,控制器歷史日志下載等。
開門按鈕
設備支持開門按鈕輸入,短接開門信號接頭即可手動開門。系統支持8個輸入信號,可以通過配置軟件指定哪些信號作為開門按鈕的輸入信號,以及對應的開門繼電器。
配置說明
???? 設備默認IP地址為192.168.1.XX,子網掩碼為255.255.255.0,如果實際安裝環境要求使用不同的配置值,則需要使用設備管理工具軟件搜索并配置設備。這里對軟件的使用做一個簡要說明:
??? ?啟動軟件,輸入默認管理密碼123456,即可進入軟件主界面。
??? ?將設備通過網線與電腦直接連接或者通過交換機連接,在軟件中點擊“搜索設備”按鈕,列表中將自動列出網絡中的門禁控制器設備。選擇記錄后可以查看并修改此設備的配置。注意必須保證計算機IP地址與設備IP地址在同一個網段,默認為192.168.1.XX,否則不能成功搜索和修改。(通過網線直連電腦的情況,可能因?yàn)榫W(wǎng)卡不能自適應導致搜索或者配置不成功,建議通過路由器連接)。如果計算機IP地址已經修改為192.168.1.XX仍然不能搜索到設備,可以人工恢復默認設置(在斷電時按住恢復按鈕加電,5秒后松開,鳴蜂器響即恢復成功)。

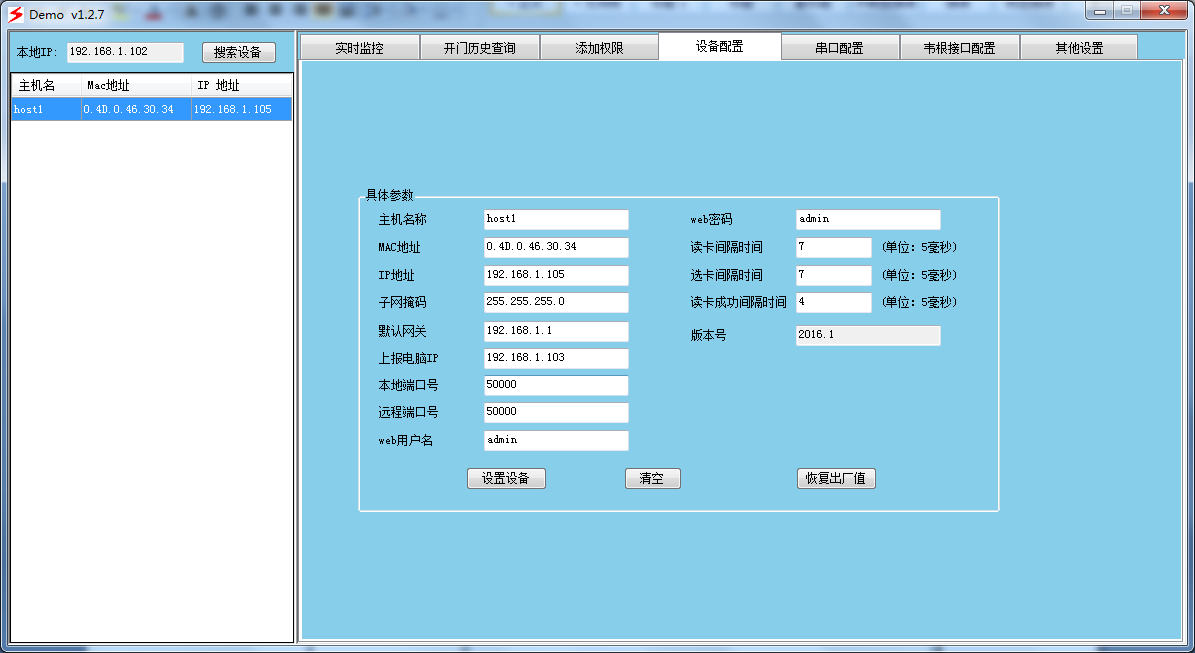

設備配置
??? 設備配置用于修改設置IP,MAC地址,網關,上報電腦IP等,修改基本配置后點擊保存配置,控制器將自動重新啟動。
(注意:上報電腦IP,即指定數據上傳到哪到電腦,如果不指定或者IP不對則收不到數據)

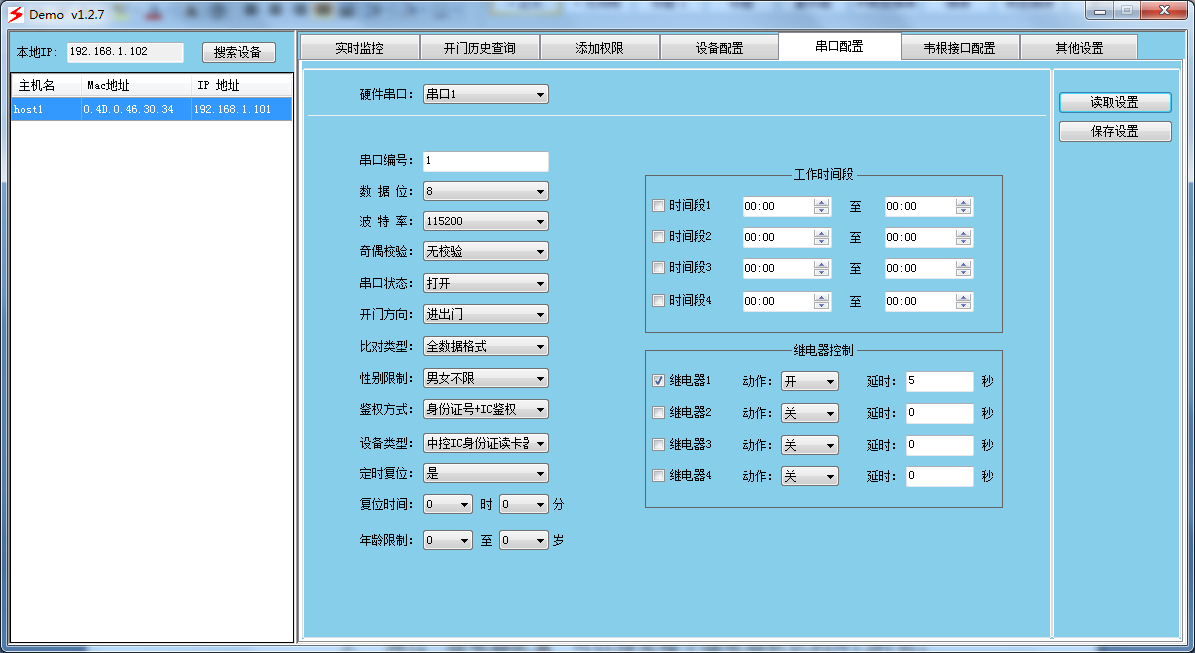

串口配置
??? 選中設備后點擊“讀取設置”按鈕可以進入獲取板現有參數,按需要改好參數后,

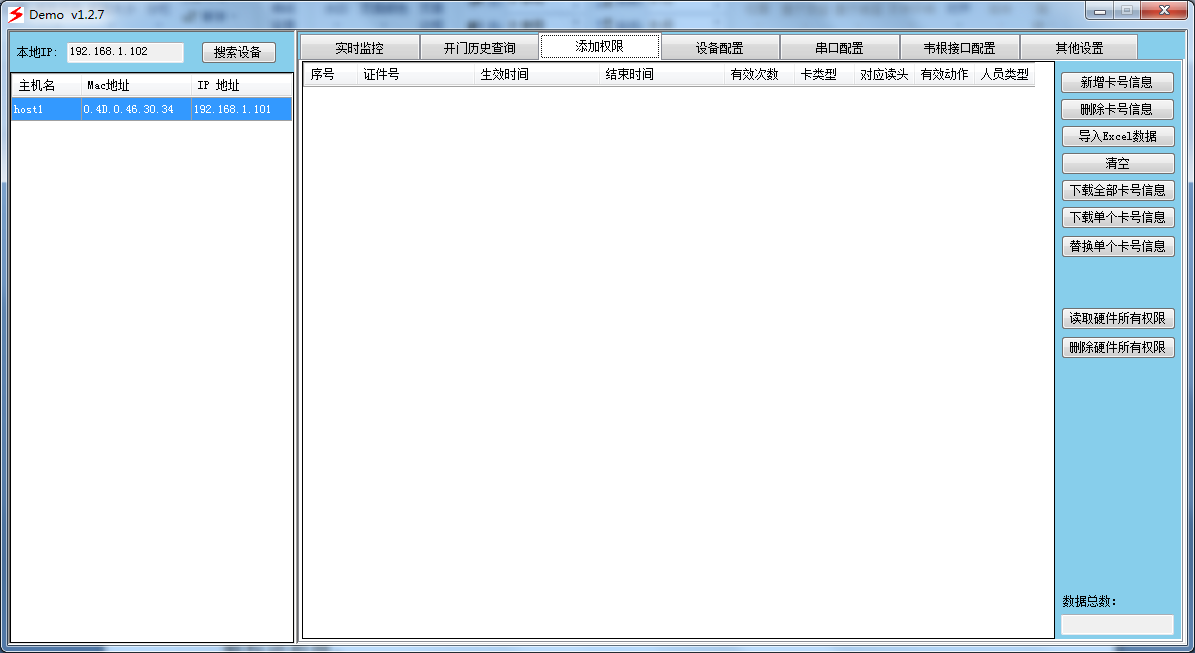

權限管理
權限管理可以中添加、刪除、下載權限數據,批量導入權限,讀取已有權限。

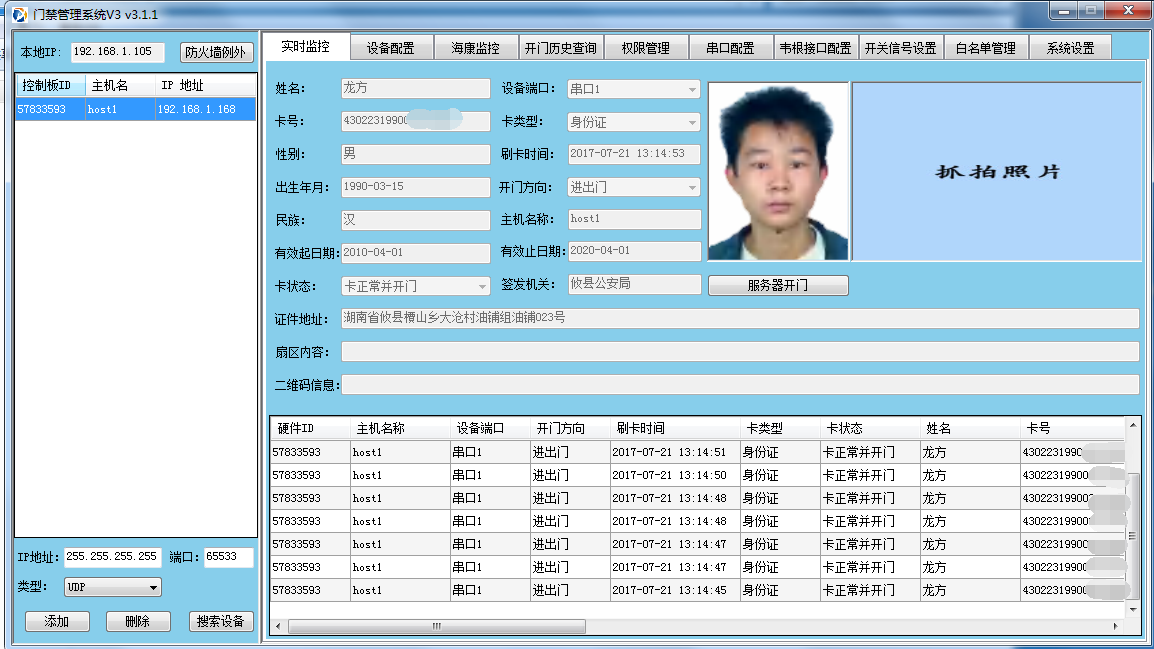

刷身份證實時采集

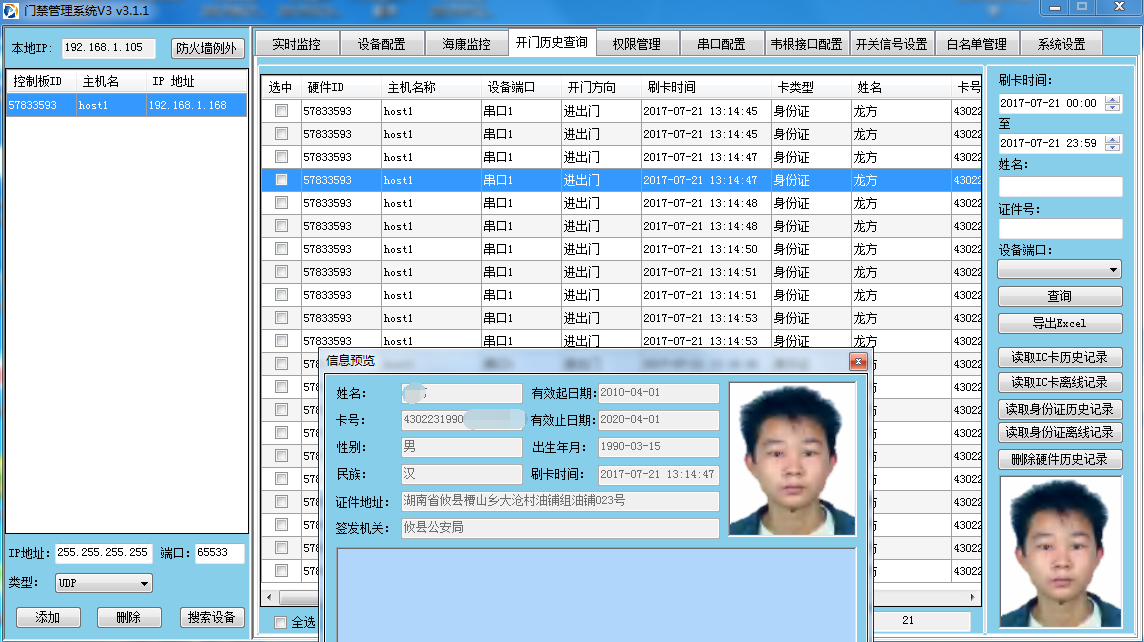

刷身份證記錄查詢
可以按端口號,姓名,證件號,時間,查詢數據。
應用案例:
1、辦證大廳(出入竟大廳,銀行24小時自助廳,稅局自助廳)
2、小區身份證門禁(可以對接逃犯庫,高危人員實時比對)
3、加油站實名制(在一些重點區域,防止油品用于非法用途)
4、金庫,典當行(可以采用人臉+身份證+指紋的方式)
5、快遞領取(快遞實名制,刷身份證自動開儲物柜)
6、票務系統(火車站,汽車站,機場,景區景點實現刷身份證進入,身份做為門禁,機票,火車票)
