自助終端設備指示燈控制繼電器開PWM功能溫濕度檢測RS232多功能控制模塊

產品型號:BA-232P01
通訊方式:RS485
  • 產品詳情
  • 產品規格

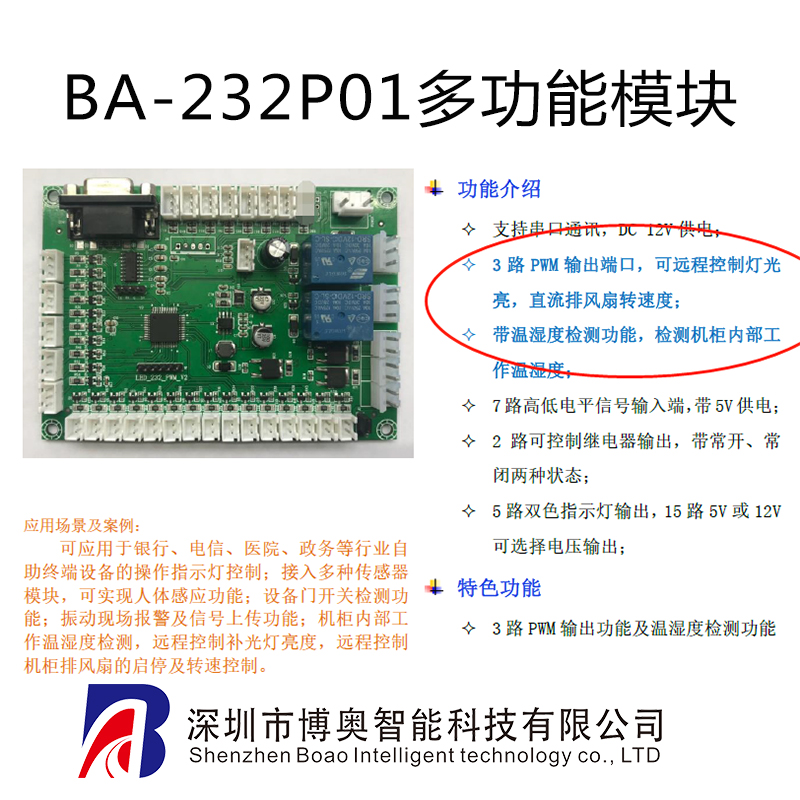

    一、概述

    該產品是專為自助終端設備配套開發的一款多功能控制模塊,可應用此模塊實現各模塊操作指示燈的提示控制、接收開關量的輸入上傳、繼電器常開、常閉輸出、PWM輸出功能以及溫濕度檢測功能;

    二、技術規格

    1.? 通訊接口及協議:

    l 串口232通訊,標準DB9母座接口

    2.? 接口及參數:

    l 15路5V或12V可控制輸出,可接入操作提示燈條;

    l 5路共陰極5V輸出,可控制雙色指示燈條,區分正常、異常狀態;

    l 3路12VPWM輸出端口,可外接補光燈,且可在后調隨意調節補光亮度;或接入機柜排風扇,可在后臺任意調節轉速;

    l 2路繼電器常開、常閉端口,可外控制各模塊電源,實現模塊的斷電復位功能;

    l 7路高低開平輸入接入端,可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊,實現信號上傳功能;并帶5V或12V電源接口,可為外接模塊提供電源。

    l 1路溫濕度檢測功能;

    ?

    4. 電源、電壓

    l 控制器電源輸入為DC 12V,具體功率需視輸出接口所接負載,最大不超過5A;

    ?

    5、控制器工作條件:

    l 工作溫度:-10℃~+70℃

    l 存儲溫度:-20℃~+85℃

    l 濕度:5%~90%,無結露;

    三、特殊功能應用案例說明

    1)PWM及溫濕度應用

    l 自助拍照設備可利用此功能,在后臺調節設備的補光燈亮度,可遠程實現對設備補光亮度的任意調節。

    l 自助設備可利用與溫濕度檢測功能,實現對機柜內部的排風扇實現智能控制,當機柜內部溫度達到設定值時,對機柜風扇實現啟動以及轉速度的控制。

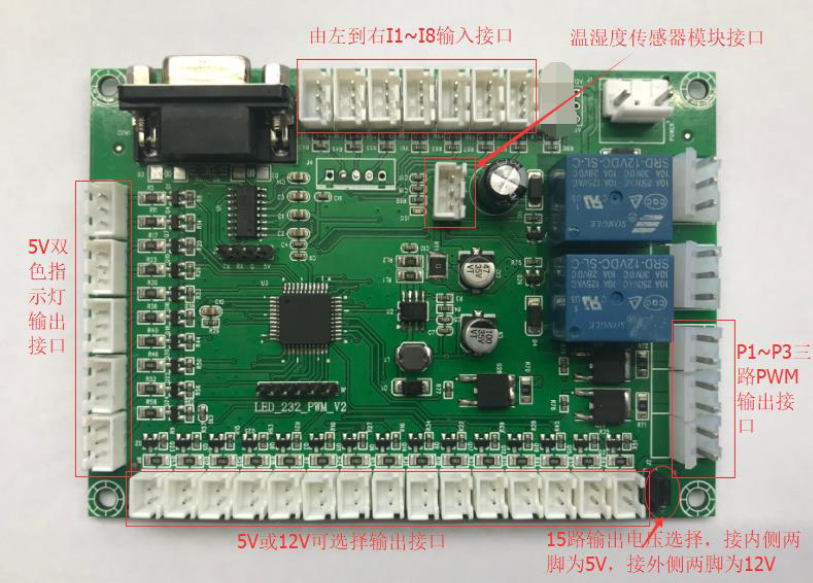

    四、控制器接口圖示

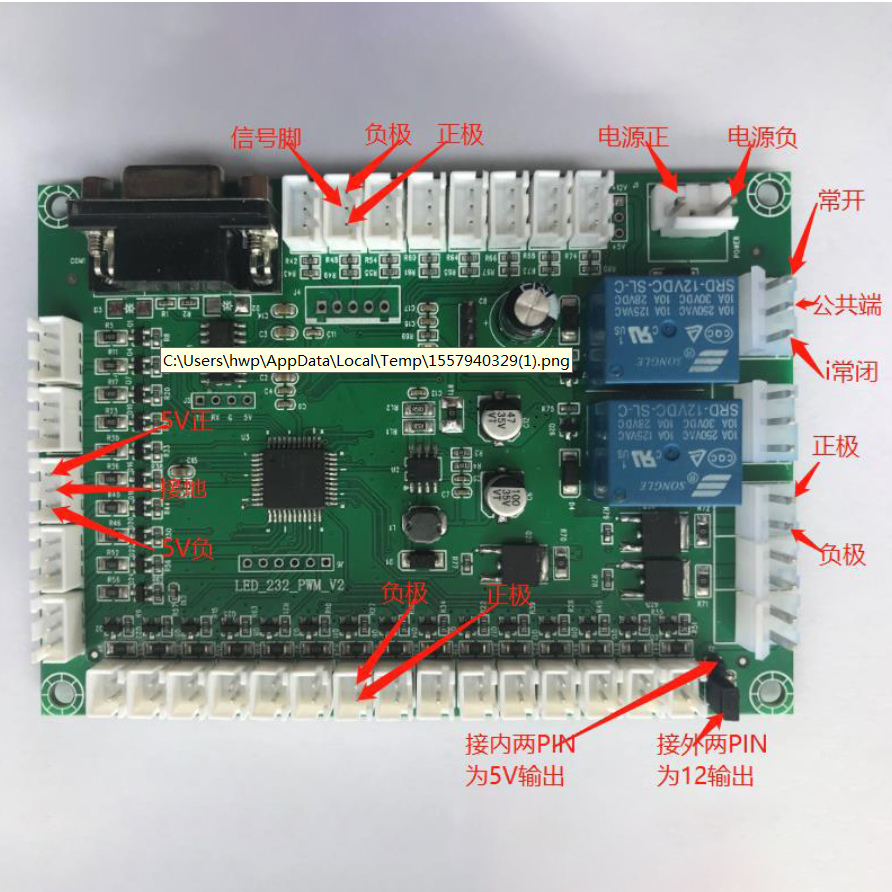

    五、接口腳位定義
