Intel 賽揚ITXBcTB 3215U工控主板

ITXBcTB賽揚3215U工控主板
產品名稱：工控主板
主板型號：ITXBcTB 3215U

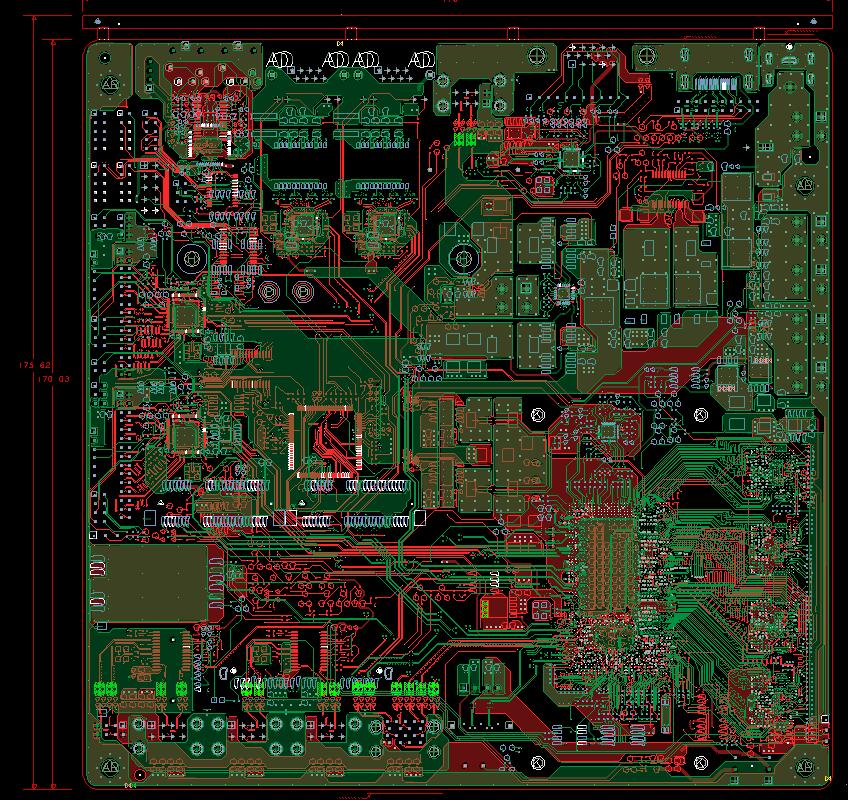

主板尺寸：170*170mm
板載CPU
板載8G內存
LVDS1+HDMI+VGA三屏顯示
板載WIFI藍牙
12*USB
基于第五代Intel酷睿Brodwell ? U 處理器
產品具有高性能、接口豐富及工業級高可靠性，可廣泛為自助終端和工業自動化應用
  • 產品詳情
  • 產品規格

    第五代Intel賽揚系列工業主板

    BAX86-BroadwellMcp-ITXBcTB?3215U

    產品概述：

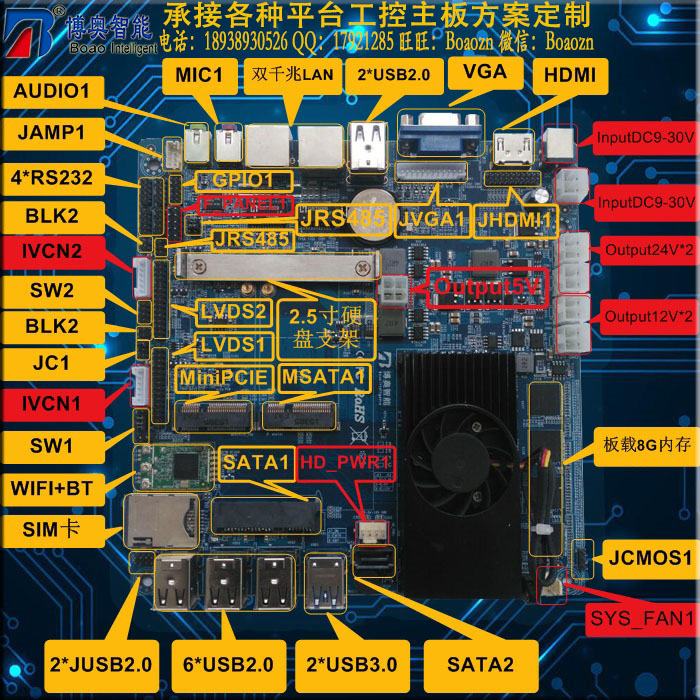

    ITXBcTB產品采用第五代Intel Brodwell U平臺處理器Mini ITX工業主板，板載Intel?賽揚系列工業主板3215U雙核雙線程1.7G處理器; 板載8G內存，板載WIFI和藍牙；HDMI+VGA+LVDS三屏顯示模式，12*USB接口，4*COM RS232? 2*COM RS485；由博奧智能科技研發的此款主板具有低功耗、高性能、接口豐富，集成度高等點，為自助終端一體機的客戶解決了USB接口不夠用，內部轉接模塊多，布線零亂；內部結構設計復雜等問題。

    技術參數：

    規格 描述
    處理器系統 CPU 英特爾?Brodwell U系列賽揚CPU ,C-3215U雙核雙線程1.7G
    CPU封裝 板載
    前端總線 DMI
    BIOS 系統BIOS: SPI? BIOS
    內存 容量 8GB
    類型 板貼4顆粒（8G)
    視頻 顯示芯片 HD Graphics（支持4K顯示）
    HDMI 標準接口+排針
    VGA 標準接口+排針
    LVDS1 排針(預留)
    LVDS2 排針
    顯示組合 VGA+HDMI+LVDS2支持三屏同步顯示和異顯
    網絡 控制器 網絡1: RTL8111F千兆網卡
    網絡2: RTL8111F千兆網卡
    音頻 控制器 瑞昱HD ALC662音頻解碼(左右聲道+麥克風)+功放輸出（最大支持15W)
    Super I/O 控制器 NTC6106 SIO
    硬件監測 看門狗定時器 0-255秒,提供看門狗例程
    溫度偵測 支持CPU/主板溫度偵測
    輸入/輸出接口 USB 3.0 2 x USB 3.0 PORT
    USB 2.0 10個,兼容USB2.0 / 1.1
    串口 Com1-COM4? 4個3線RS232 TX/RX/GND
    COM5-COM6 2個RS485
    GPIO 8位,提供例程,自由定義輸入/輸出,3.3V/5V@24mA電平
    擴展總線 Mini-PCIe 1個半長/全長Mini-PCIe 1x插槽,支持PCIe和USB設備支持USB 3G/4G通訊模塊
    3G、4G SIM卡槽，靠板邊（可彈式）
    存儲 SATA 標準SATA接口，外加SATA HDD電源座子
    7+15PIN筆記本SATA接口 2.5寸機械硬盤和2.5寸固態硬盤，配有硬盤支架
    M-SATA 1個全長m-SATA? scoket（預留半長卡位）
    電源 電源類型 DC9-30V輸入,4PIN+DC電源接口
    輸出12V（2路5A/10A)? ,24V（2路5A/10A)? 5V(2路2A)(電源受控，開機后才有電，關機后沒電）
    LED狀態燈 LED HDD LED
    POWER LED
    復位
    開關機按鍵
    板載電源輸入指示燈
    其他 WIFI+BT 板載BL-M7632MA1支持2G/5G WIFI+BT模塊
    FAN 3PIN CPU FAN + SYS FAN
    CMOS電池 座子形式
    工作環境 工作溫度 -20°C ~ 60°C
    存儲溫度 -40°C ~ 80°C
    工作濕度 0% ~ 90%相對濕度,無凝露
    存儲濕度 0% ~ 90%相對濕度,無凝露
    尺寸 170 x 170mm

    應用領域：

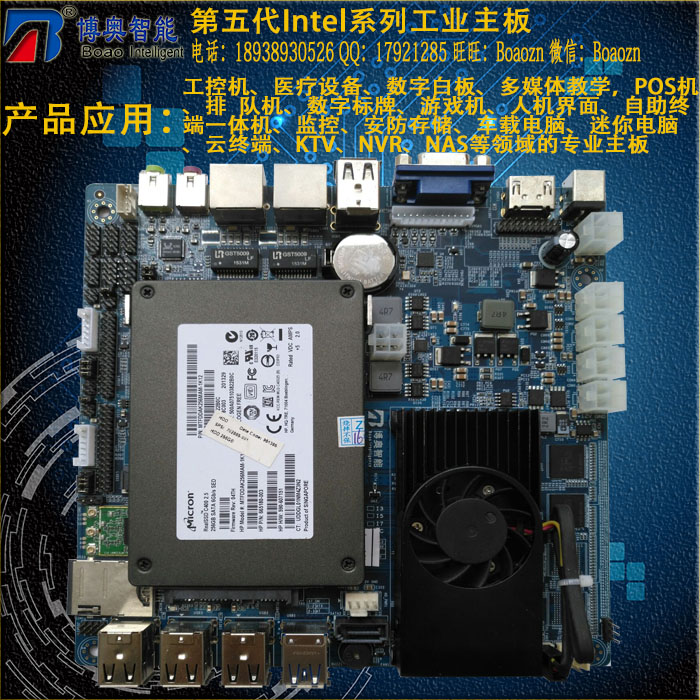

    主要應用于控制設備，儀器儀表，醫療設備，數字白板，多媒體教學，POS機，排隊機，數字標牌，游戲機，人機界面，終端一體機，監控，安防存儲，車載電腦，迷你電腦，云終端等設備
